なぜ こんな単純なデザインのデータでエラーが起きるのか?3Dプリント対策STLエラー(JCAD3の場合)

シェアする

  • このエントリーをはてなブックマークに追加

ジュエリービジネスプロデューサー 佐藤善久です。

3Dプリントをするときデータの受けわたしは大抵 STLファイルになります。

ただSTLファイルは保存すただけでは エラーを含んでいることが多い。

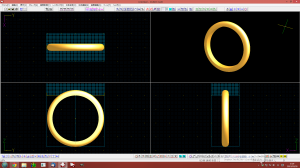

例えば JCAD3でごく普通の甲丸リングをモデリングし STL保存してもエラーなります。

甲丸リングとは 通称「かまぼこ」と言われる ごく普通の指輪

スクリーンショット 2015-03-28 00.29.28

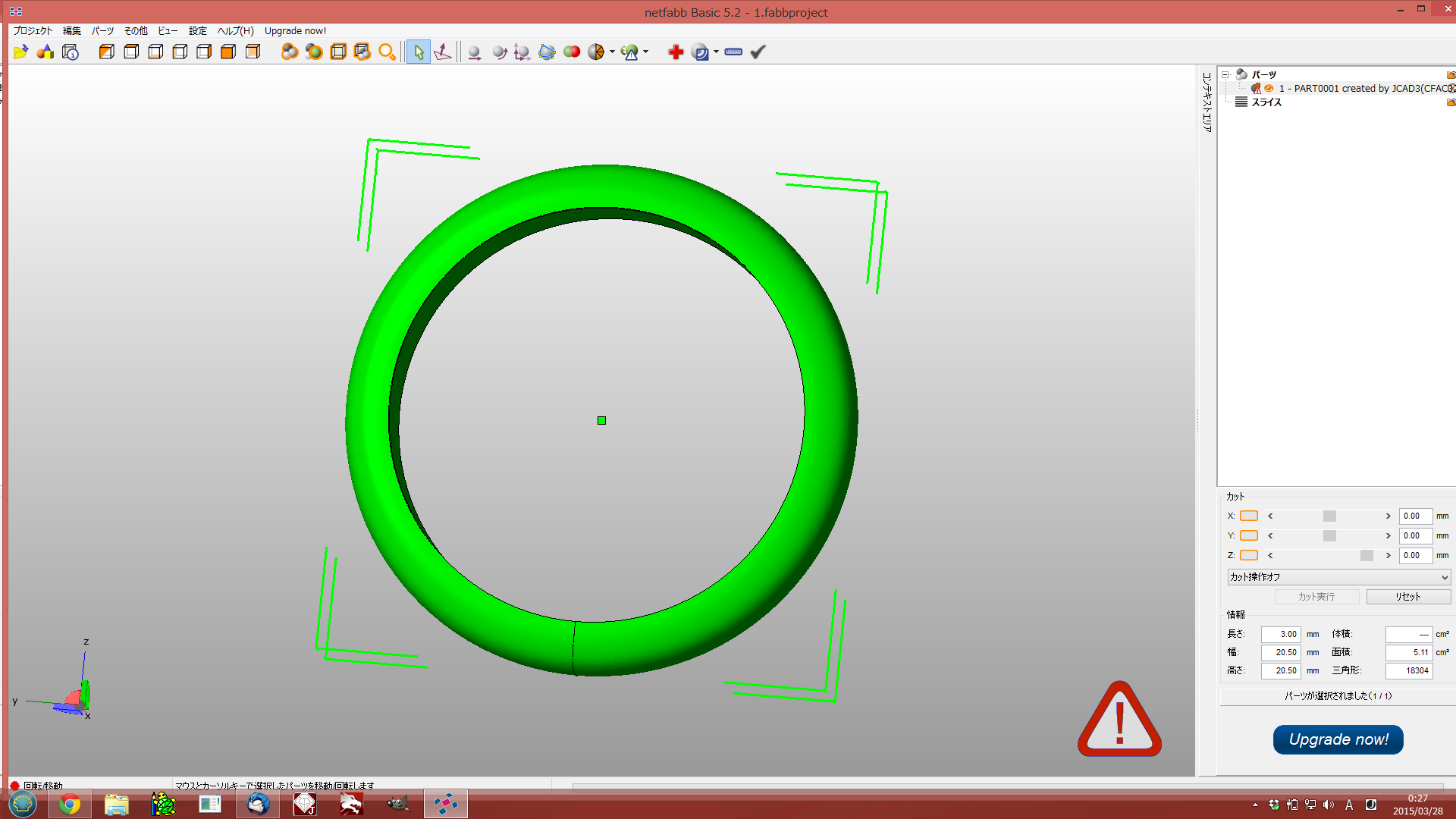

NETFABに甲丸リングのSTLを通すと 右下側に 赤い三角に囲まれたびっくりマークが表示されエラーがあるということがわかります。

スクリーンショット 2015-03-28 00.27.59

エラーがあっても このNETFABを使いエラーを削除することは可能です。

なぜ こんな単純なデザインのデータでエラーが起きるのか?

これは JCAD3のリングの生成方法に原因があります。

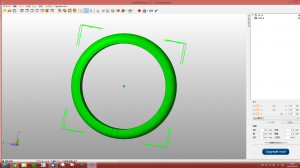

そして下記の画像は 同じJCAD3でモデリングしてSTLを保存 それをNETFABで読み込んだもの。

これはエラーは無いんです。 ↓

スクリーンショット 2015-03-28 00.28.12

なぜだかわかりますか?

明日 この答えを書きます。
